Deformålet med en transformer trinkoblerer tiljustere udgangsspændingenved at ændre transformatorens omdrejningsforhold . Dette kompenserer for spændingsudsving på inputsiden eller ændringer i belastningsbehovet, hvilket sikrer stabil spændingsforsyning til downstream-udstyr.
✅ Sådan fungerer det
En trinkobler vælger forskellige tilslutningspunkter ("haner") på transformatorviklingen, hvilket ændrer det effektive drejningsforhold. Dette ændrer direkte den sekundære (output) spænding
| Tilstand | Handling | Princip |
|---|---|---|
| Udgangsspænding for høj | Flyt hanen for at hæve de primære drejninger | Øger forholdet → sænker sekundærspændingen |
| Udgangsspænding for lav | Flyt tryk for at reducere de primære drejninger | Formindsker forholdet → hæver sekundærspændingen |
📍 Hvor er haner placeret?
Tapskiftere er typisk installeret påhøj-spændings (primær) sideaf transformeren af praktiske årsager:
| Årsag | Forklaring |
|---|---|
| Lavere strøm | Lettere at skifte og mindre buedannelse |
| Tilgængelig vikling | HV-vikling er normalt på ydersiden, hvilket gør haneforbindelser nemmere |
| Omkostningseffektivitet | Mindre, billigere koblingskomponenter |
⚙️ Almindelige trykarrangementer
Standardhanearrangementer giver typisk±2,5% og ±5% justeringomkring nominel spænding:
| Betegnelse | Mening |
|---|---|
| FCAN | Fuld kapacitet over normal |
| FCBN | Fuld kapacitet under normal |
Produktbeskrivelse

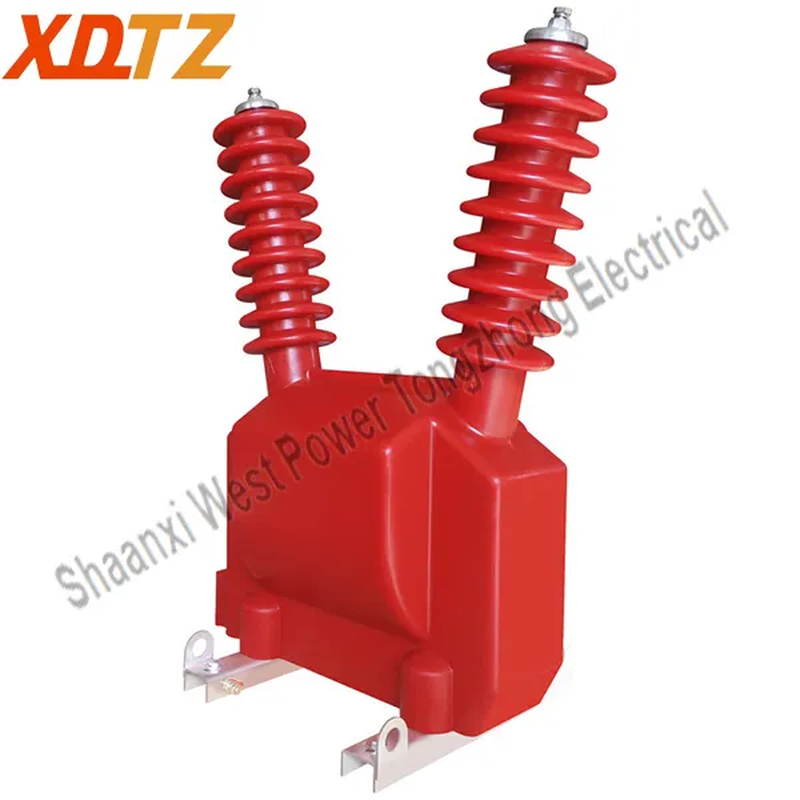

JDZW-35 spændingstransformerkan bruges til at måle, overvåge og videregive spændingen på indgående og udgående ledninger.
Den kan nøjagtigt konvertere 35kV højspænding til lavspænding, levere pålidelige spændingssignaler til forskellige måleinstrumenter, beskyttelsesanordninger og kontrolsystemer i transformerstationen og sikre en sikker og stabil drift af transformerstationen.
