Rækkefølgen for installation af jordledninger: Kerneprincippet ved installation af jordledninger er "tilslut jordingsenden først, derefter lederenden" (dvs. tilslut til jorden først, derefter ledningen). Fjernelse er det stik modsatte. Dette er for at forhindre pludselige strømstød eller induceret strøm i at aflades gennem den menneskelige krop under drift, hvilket sikrer operatørens sikkerhed.

Standarddriftssekvens (installation)

1) Spændingstest: Før installation af jordkablet skal der bruges en kvalificeret spændingstester med den passende spændingsmærke for at bekræfte, at udstyret eller ledningen ikke har nogen spænding. Dette er en forudsætning; blindbetjening er strengt forbudt.

2) Tilslutning af jordingsenden: Forbind først pålideligt den ene ende af jordingsledningen til jordingsnettet eller jordingsstangen (jordmodstanden skal være kvalificeret).

3) Tilslutning af lederenden: Ved hjælp af en isoleret stang (betjeningshåndtag), tilslut den anden ende af jordledningen til de tre faseledere på det-deaktiverede udstyr, hvilket sikrer god og sikker kontakt.

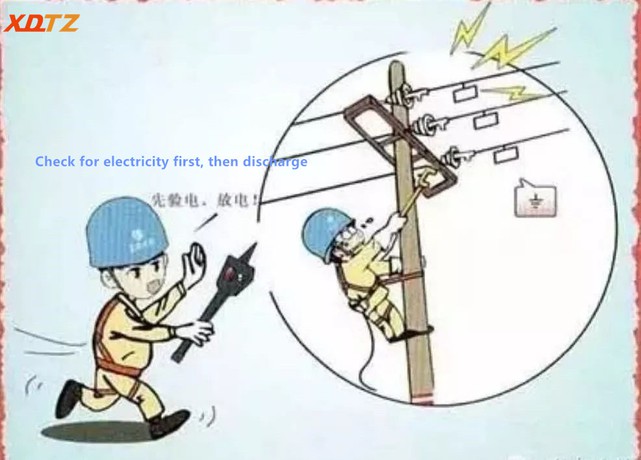

Sequence of Grounding Operations

Installationssekvens i komplekse scenarier

For flerlagsledninger opført på det samme tårn skal følgende rækkefølge følges for at forhindre elektrisk stød eller lysbueskader:

Først lav spænding, derefter høj spænding.

Det nederste lag først, derefter det øverste lag.

Nærmeste side først, derefter fjerneste side.

Fjernelsessekvens (helt omvendt af installationen)

1. Frakobl lederens ende: Fjern først de klemmer, der er forbundet til udstyret eller linjelederen.

2. Afbryd jordingsenden: Fjern til sidst klemmerne, der er forbundet til jordingsnettet.

3. Gendan: Umiddelbart efter fjernelse skal du opgøre værktøjerne, registrere og rapportere.

Kritiske sikkerhedsrøde linjer

Betjening af to-personer er påkrævet: én person fører tilsyn, og én person opererer. Ved alene vagt er kun jordingskontakter tilladt.

Bær beskyttelsesudstyr: Isolerende handsker og isolerede stænger skal bæres under drift. Menneskelig kontakt med jordledninger eller ujordede ledere er strengt forbudt.

Ingen indpakning: Jordledninger skal sikres med dedikerede klemmer. Indpakning er strengt forbudt til jordforbindelse eller kortslutning-.

Mnemoniske rim

Installation: Jord først, derefter leder (hæng jordterminalen først, derefter ledningsterminalen)

Fjernelse: Fjern først lederen, derefter jordforbindelsen (strengt omvendt af installationsrækkefølgen)

VTZ-12KF hurtig vakuumafbryder

VTZ-12KF hurtig vakuumafbryder(Tongzhong Electric specialmodel) er et indendørs koblingsudstyr til mærkespænding 12kV, AC 50/60Hz. Det vedtager modulær driftsmekanisme og er velegnet til forskellige industri- og minevirksomheder og elnetudstyr. Trolleyenheden bruges i forbindelse med KYN28A-12 koblingsskab. Den kan også bruges som en fast enhed og udstyret med tilsvarende mekanisk sammenlåsning til XGN2 og andre faste skabe.

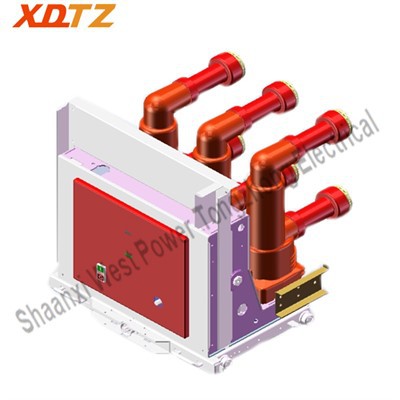

VTZ-12KF fast vacuum circuit breaker
